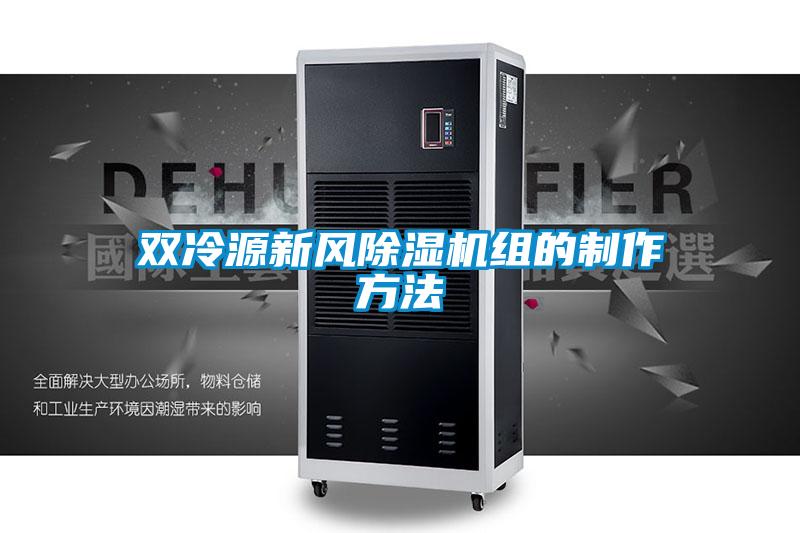

雙冷源新風除濕機組的制作方法

雙冷源新風除濕機組的制作方法

　　1.本實用新型涉及一種雙冷源新風除濕機，屬于空氣調節設備，具備調溫調濕功能，主要用于對空氣質量要求較高的小型建筑場所。背景技術：2.一個人每天呼吸2萬多次，至少與環境交換1萬多升氣體，空氣污染日益嚴重，呼吸系統疾病患者越來越多，空氣質量關乎每個人的健康。目前，普通冷暖型空調已經得到普及，但是僅僅只能滿足一般的環境溫度要求，且在制熱模式時多采用電輔熱形式，能效低，而且不具有調節濕度的能力，不能對空氣進行凈化處理，沒有新風。發達國家新風新風使用率在95％以上，國內還沒有普及，隨著人們對空氣品質要求的提高，市場前景廣闊。3.雙冷源新風機在具備傳統空調基本的調溫功能基礎上具有了調濕功能，同時兼具了新風機對空氣的過濾、凈化功能，將會是未來人們選擇空調的首選。技術實現要素：4.實用新型目的：本實用新型的目的是提供一種能夠改進目前市場空氣處理設備技術和性能上的不足，水系統和氟系統相結合同時能夠調節空氣溫濕度和實現空氣凈化的空氣處理設備。該設備符合國家建設環境友好型社會的政策，以實用的設計、優異的性能和高品質滿足不同的需求新風的場所。5.技術方案：為了實現上述目的，本實用新型采用以下技術方案予以實現：6.本實用新型涉及的一種雙冷源新風除濕機組，包括通過管路相互連接形成循環的室外機和室內機，其特征在于：第一冷源，其包括通過管路依次連接形成回路的四通換向閥、冷凝器、第一單向閥、再熱器、膨脹閥、蒸發器，所述四通換向閥上還連接有壓縮機；所述壓縮機、四通換向閥、冷凝器、第一單向閥位于所述室外機內，所述再熱器、膨脹閥、蒸發器位于所述室內機內；所述室內機包括進風通道，所述進風通道內依次排列設置有空氣過濾器、蒸發器、膨脹閥、再熱器、濕膜加濕器；所述濕膜加濕器的進風口一側還設置有用于向室內送風的送風機，所述空氣過濾器一側還設置有用于向室內機送風的回風機；第二冷源，為一水盤管，設置在所述空氣過濾器和蒸發器之間。7.進一步的，所述壓縮機的兩端還分別連接有低壓壓力控制器和高壓壓力控制器。8.進一步的，所述室外機內還設置有朝向所述冷凝器向室外機外部吹風的軸流風扇。9.進一步的，所述第一單向閥的兩端還設置有一與之流通方向相反的毛細管。10.進一步的，所述四通換向閥和蒸發器之間還設置有兩個截止閥，兩個截止閥一個位于所述室外機內一個位于所述室內機內；所述第一單向閥和再熱器之間還設置有兩個截止閥，兩個截止閥一個位于所述室外機內一個位于所述室內機內；所述第一單向閥和靠近其一側的所述截止閥之間還設置有過濾器。11.進一步的，所述送風機和回風機的風口處還設置有過濾網。12.進一步的，所述水盤管和蒸發器、再熱器下側設置有冷凝水回收盤，于所述冷凝水回收盤的底部連接冷凝水排水管并設置有u型彎；所述冷凝水回收盤和所述冷凝水排水管材質均采用sus304。13.進一步的，所述送風機、回風機均是ec風機；所述回風機后還設置有可按照比例調節的回風閥。14.進一步的，所述再熱器和蒸發器是翅片式換熱器，所述再熱器和蒸發器做成一個整體，并在兩者之間留有空段；所述再熱器和蒸發器端板具有翻邊孔。15.進一步的，還包括有控制系統，所述控制系統包括有溫濕度傳感器、風速傳感器和壓差開關、高低壓開關和控制器；所述溫濕度傳感器設置于所述水盤管的進水管、所述水盤管的出水管、所述蒸發器出風處、所述再熱器出風處，所述冷凝器、所述壓縮機排氣管路以及室外機外部；所述溫濕度傳感器設置于所述進風通道的新風口、回風口和送風口處；所述風速傳感器設置于送風通道；所述溫濕度傳感器與所述控制器信號連接；所述控制器與所述壓縮機以及風機控制裝置連接。16.有益效果：17.水盤管僅需要連接水管路就可以進行工作，水盤管在夏季進行初步降溫除濕，減少壓縮機的功率消耗。再熱器通過回收部分冷凝熱來提高送風溫度，取消了其他加熱配件，降低能耗和成本，同時提供了溫度適宜的風。在結構和性能上柜式雙冷源除濕機具有一體化程度高、結構緊湊、高效節能的特點。附圖說明18.上述說明僅是本實用新型技術方案的概述，為了更清楚地說明本實用新型實施例的技術方案，并可依照說明書的內容予以實施，下面將對實施例中所需要使用的附圖作簡單地介紹，應當理解，以下附圖僅示出了本實用新型的某個實施例，因此不應被看作是對范圍的限定，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他相關的附圖。19.圖1是本實用新型的結構示意圖；20.圖中：1為水盤管，2為壓縮機，201為低壓壓力控制器，202為高壓壓力控制器，3為四通換向閥，4為冷凝器，401為軸流風扇，5為再熱器，6為膨脹閥，7為蒸發器，8為第一單向閥，801為毛細管，9為過濾器，10為截止閥，11為回風機，12為空氣過濾器，13為濕膜加濕器，14為送風機。具體實施方式21.下面結合附圖1和實施例，對本實用新型的具體實施方式作進一步詳細描述。以下實施例用于說明本實用新型，但不用來限制本實用新型的范圍。22.如圖1所示，本實用新型一較佳實施例所述的雙冷源新風除濕機組，包括通過管路相互連接形成循環的室外機和室內機，包括：第一冷源，其包括通過管路依次連接形成回路的四通換向閥3、冷凝器4、第一單向閥8、再熱器5、膨脹閥6、蒸發器7，四通換向閥3上還連接有壓縮機2；壓縮機2、四通換向閥3、冷凝器4、第一單向閥8位于室外機內，再熱器5、膨脹閥6、蒸發器7位于室內機內；室內機包括進風通道，進風通道內依次排列設置有空氣過濾器12、蒸發器7、膨脹閥6、再熱器5、濕膜加濕器13；濕膜加濕器13的進風口一側還設置有用于向室內送風的送風機14，空氣過濾器12一側還設置有用于向室內機送風的回風機11；第二冷源，為一水盤管1，設置在空氣過濾器12和蒸發器7之間。壓縮機2的兩端還分別連接有低壓壓力控制器201和高壓壓力控制器202。室外機內還設置有朝向冷凝器4向室外機外部吹風的軸流風扇401。第一單向閥8的兩端還設置有一與之流通方向相反的毛細管801。四通換向閥3和蒸發器7之間還設置有兩個截止閥10，兩個截止閥10一個位于室外機內一個位于室內機內；第一單向閥8和再熱器5之間還設置有兩個截止閥10，兩個截止閥10一個位于室外機內一個位于室內機內；第一單向閥8和靠近其一側的截止閥10之間還設置有過濾器9。送風機14和回風機11的風口處還設置有過濾網。水盤管1和蒸發器7、再熱器5下側設置有冷凝水回收盤，于冷凝水回收盤的底部連接冷凝水排水管并設置有u型彎；冷凝水回收盤和冷凝水排水管材質均采用sus304。送風機14、回風機11均是ec風機；回風機11后還設置有可按照比例調節的回風閥。再熱器5和蒸發器7是翅片式換熱器，再熱器和蒸發器做成一個整體，并在兩者之間留有空段；再熱器5和蒸發器7端板具有翻邊孔。23.還包括有控制系統，控制系統包括有溫濕度傳感器、風速傳感器和壓差開關、高低壓開關和控制器；溫濕度傳感器設置于水盤管1的進水管、水盤管1的出水管、蒸發器7出風處、再熱器5出風處，冷凝器4、壓縮機2排氣管路以及室外機外部；溫濕度傳感器設置于進風通道的新風口、回風口和送風口處；風速傳感器設置于送風通道；溫濕度傳感器與控制器信號連接；控制器與壓縮機以及風機控制裝置連接連接。24.本實用新型的工作原理如下：25.該雙冷源新風除濕機組包括第一冷源、第二冷源、再熱熱源、機組殼體、制冷系統、風系統和控制系統。26℃的回風在回風機11的作用下依次通過空氣過濾器12，空氣過濾器12對回風進行過濾凈化；再通過第二冷源中的水盤管1，通過調節水盤管1進水側的流量(14℃/19℃)，從而把水盤管1風側的溫度控制在20℃，對空氣初步進行降溫除濕；水盤管1出來的20℃回風進入第一冷源中的蒸發器7后與蒸發器7的翅片和銅管表面接觸，由于蒸發器7表面溫度低于濕空氣的露點溫度，空氣中的水蒸氣就冷卻凝結成水滴，聚集于冷凝水回收盤內，由冷凝水排水管排出機組，回風經過蒸發器7處理后，溫度和含濕量進一步得到降低，溫度降低至11℃，從而達到降溫除濕的目的；蒸發器7出來的低溫低濕空氣經再熱器5后，由于再熱器5的翅片和銅管表面溫度較高，從而加熱使再熱器9的出風溫度升高至升溫后的低濕空氣經過濕膜加濕器13，由于空氣中的濕度較低，水蒸氣分壓力小，濕膜加濕器13中的水會進入空氣中實現對空氣的加濕，最后由送風機14將處理過的空氣送入室內。機組殼體內設置的第一冷源、第二冷源以及再熱熱源，實現對環境溫度的調節，在機組殼體內設置濕膜加濕器，實現對環境濕度的調節，最終提供符合要求的空氣。26.以上所述僅是本實用新型的優選實施方式，并不用于限制本實用新型，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型技術原理的前提下，還可以做出若干改進和變型，這些改進和變型也應視為本實用新型的保護范圍。
